PRINCIPE DE MESURE PAR FLUORESCENCE
Mesure de température à fibre optique par fluorescence
La fluorescence à fibre optique détermine la température d’une extrémité définie en évaluant la décroissance thermodépendante du matériau après excitation optique.
Le point sensible ne nécessite ni alimentation ni fil métallique de signal. Excitation et retour passent par la fibre jusqu’à un instrument séparé, convenant aux points choisis en haute tension, fortes perturbations EMI, RF, micro-ondes et champs magnétiques.
Pour la chaîne complète, les composants et le choix d’application, consultez notre Mesure de température à fibre optique guide.
Qu’est-ce que la mesure de température à fibre optique par fluorescence ?
La mesure de température ponctuelle par fibre optique à fluorescence repose sur un matériau fluorescent situé à l’extrémité d’une sonde optique. La lumière émise par l’instrument de mesure excite ce matériau ; le signal fluorescent renvoyé varie avec la température.
INNO utilise la décroissance de fluorescence thermosensible pour déterminer la température de l’extrémité. La fibre transporte excitation et retour entre sonde et instrument ; elle ne sert pas à la mesure distribuée.
Pour une présentation plus large des systèmes complets, sondes, voies et instruments, consultez : Mesure de température à fibre optique.
Principe de mesure
Temps de décroissance de la fluorescence
Type de mesure
Mesure ponctuelle de température
Emplacement de mesure
Extrémité sensible fluorescente
Liaison du signal
Instrument → fibre optique → extrémité sensible → signal optique de retour
MÉTHODE PAR DÉCROISSANCE DE FLUORESCENCE
Comment la fluorescence devient une température
Quatre étapes optiques convertissent la réponse du matériau en température à un point défini.
Excitation optique
L’instrument envoie l’excitation dans la fibre jusqu’au matériau fluorescent de l’extrémité.
→Réponse fluorescente
Après excitation, le matériau émet une fluorescence qui revient par la fibre.
→Temps de décroissance
À l’arrêt de l’excitation, l’intensité fluorescente diminue dans le temps. La décroissance varie de manière prévisible avec la température.
→Calcul de température
L’instrument de mesure compatible analyse la décroissance de fluorescence et la convertit en température à l’extrémité sensible de la sonde.
Pourquoi la décroissance indique la température
Après suppression de l’excitation, le matériau ne reste pas excité indéfiniment. Son émission diminue dans le temps. Cette décroissance caractéristique varie avec la température, permettant à l’instrument de la déterminer depuis la réponse optique.
La mesure repose sur le comportement temporel de la fluorescence, plutôt que sur une résistance, une tension thermoélectrique ou une mesure distribuée sur toute la fibre.
EMPLACEMENT DÉFINI DE MESURE
Mesure ponctuelle à des positions définies
Le matériau fluorescent est situé à une extrémité définie. La température est donc mesurée en ce point physique, pas continuellement le long de la fibre.
Une sonde représente un point défini. Plusieurs positions physiques indépendantes nécessitent des sondes et voies compatibles supplémentaires.
C’est une mesure ponctuelle multipoint, et non une mesure distribuée.
TRANSMISSION DU SIGNAL OPTIQUE
Pourquoi la fluorescence optique fonctionne en champs électromagnétiques intenses
Isolation électrique
L’extrémité ne nécessite ni circuit électrique de mesure ni fil métallique de signal.
Transmission optique des signaux
La température est transmise optiquement plutôt que par un faible signal électrique de capteur.
Environnements RF et micro-ondes
Ce principe s’utilise à des points définis exposés aux champs RF ou micro-ondes intenses.
Mesure d’un point défini
Chaque sonde reste liée à un emplacement physique connu.
APPLICATIONS
Applications de la mesure optique par fluorescence
La fluorescence ponctuelle sert lorsque la position thermiquement importante est connue et nécessite une mesure directe.
Surveillance des transformateurs
Mesure directe aux positions d’enroulement et zones critiques connues ou prévues.
Appareillages électriques et jeux de barres
Mesure ponctuelle aux contacts, jonctions, connexions de jeux de barres et terminaisons choisis.
Moteurs et générateurs
Mesure ponctuelle aux positions choisies des stators et enroulements de moteurs ou alternateurs.
Médical et IRM
Mesure ponctuelle définie en champs magnétiques intenses.
Micro-ondes industrielles
Mesure ponctuelle définie dans les procédés micro-ondes et RF.
Essais haute tension
Mesure ponctuelle sur objets et positions d’essai choisis en haute tension.
LIMITES DE LA TECHNOLOGIE
Différences entre fluorescence ponctuelle et autres méthodes optiques
Mesure ponctuelle par fluorescence
La température est mesurée à une extrémité fluorescente définie par sa décroissance dépendant de la température.
DTS
La température est mesurée à des positions réparties sur un parcours de fibre sensible, plutôt qu’aux extrémités de sondes fluorescentes individuelles.
Fluorescence optique et DTS →FBG
La température est mesurée à des réseaux de Bragg prédéfinis par une réponse liée à la longueur d’onde plutôt qu’à la décroissance de fluorescence.
ÉLÉMENTS SENSIBLES
De la sonde fluorescente à la température
La technologie nécessite trois éléments : sonde fluorescente ponctuelle, connexion par fibre et instrument compatible. Celui-ci fournit l’excitation, évalue la décroissance de retour et la convertit en température.
Sonde optique à fluorescence
Contient l’extrémité définie où naît la réponse fluorescente.
Liaison par fibre optique
Transporte excitation et retour entre sonde et instrument.
Instrument de surveillance
Fournit l’excitation, évalue la décroissance et la convertit en température.
EXEMPLE DE MISE EN ŒUVRE INSTRUMENTALE
Exemple de module de conversion du signal fluorescent

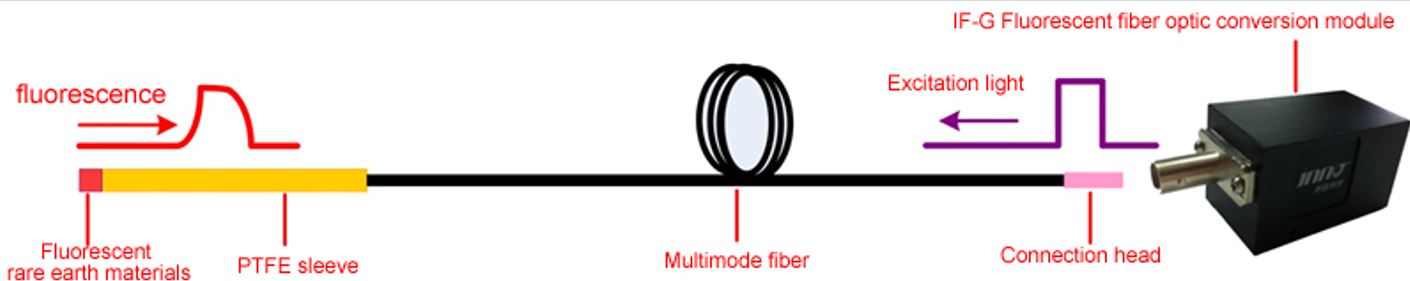

Le module IF-G est un exemple de matériel compatible fournissant excitation et traitement des retours de fluorescence en configuration ponctuelle.
Voir le module IF-G →MESURE PONCTUELLE
Quand la mesure ponctuelle par fluorescence convient-elle ?
- Les positions thermiquement importantes sont déjà connues.
- Un capteur peut être installé directement au point cible.
- Les fils électriques sont indésirables au point sensible.
- Présence de fortes EMI ou de champs RF, micro-ondes ou magnétiques.
- Plusieurs positions connues peuvent nécessiter une mesure indépendante.
Si le besoin concerne tout un trajet étendu plutôt que des points choisis, une méthode distribuée peut mieux convenir.
QUESTIONS FRÉQUENTES
Questions fréquentes sur la mesure optique par fluorescence
Comment fonctionne la mesure thermique à fibre optique par fluorescence ?
La lumière excite le matériau fluorescent à l’extrémité. Après son arrêt, la fluorescence décroît dans le temps. Cette décroissance variant avec la température, l’instrument compatible détermine la température du point.
Quelle partie du capteur mesure réellement la température ?
L’élément thermosensible se trouve à l’extrémité fluorescente de la sonde. La fibre optique transmet la lumière d’excitation depuis l’instrument de mesure, puis ramène le signal fluorescent vers celui-ci.
Toute la fibre optique mesure-t-elle la température ?
Non. En mesure ponctuelle à fluorescence, la température est mesurée à l’extrémité sensible. La fibre transporte le signal optique et ne constitue pas un parcours de mesure distribuée.
Quelle différence entre fluorescence ponctuelle et DTS ?
La fluorescence mesure des positions définies à l’aide d’une extrémité fluorescente. Le DTS fournit des températures liées à des positions le long d’une fibre sensible. Leurs architectures et tâches de mesure diffèrent.
Quelle différence entre fluorescence et FBG ?
La fluorescence analyse la réponse thermosensible à l’extrémité d’une sonde. Le FBG utilise des réseaux de Bragg prédéfinis et une réponse liée à la longueur d’onde. Les deux méthodes sont optiques, mais éléments sensibles et interrogation diffèrent.
Pourquoi la fluorescence optique est-elle utile près de la haute tension ou des fortes EMI ?
Le point ne nécessite ni circuit électrique de mesure ni fil métallique ; l’information rejoint optiquement un instrument séparé. La méthode convient ainsi à de nombreux points haute tension et en champs intenses.
APPLICATION DE MESURE
Échangeons sur une application de fluorescence optique
Précisez position physique, plage prévue, nombre de points, parcours approximatif et environnement. Ces informations permettent d’évaluer l’aptitude de la fluorescence ponctuelle et les sondes et instruments à envisager.
