CẢM BIẾN ĐIỂM HUỲNH QUANG
Cảm biến nhiệt độ sợi quang
Cảm biến sợi quang huỳnh quang INNO đo nhiệt độ trực tiếp tại một điểm xác định. Đầu cảm biến thực hiện phép đo, trong khi sợi quang truyền tín hiệu tới thiết bị đo tương thích.
Kích thước đầu dò, chiều dài sợi quang và kết cấu bảo vệ có thể được lựa chọn theo vị trí đo, không gian lắp đặt và đường đi của sợi quang.
Các vị trí đo điển hình
Thiết bị công nghiệp
Đo tại các điểm được lựa chọn trong máy móc, thiết bị điện và hệ thống thử nghiệm.
Xem ứng dụng →Cuộn dây máy biến áp
Đo trực tiếp tại các vị trí cuộn dây được lựa chọn hoặc các điểm nhiệt được xác định trước.
Tủ điện và điểm nối
Đo tại các điểm kết nối, thanh dẫn, đầu nối và các vị trí quan trọng về nhiệt.
Động cơ và máy phát điện
Đo tại các vị trí cuộn dây hoặc stato được lựa chọn.
Điện áp cao
Đo điểm bằng đường truyền quang cách ly điện.
HF và vi sóng
Đo nhiệt độ trong môi trường có trường điện từ và tần số cao.
LỰA CHỌN ĐẦU DÒ
Chọn cấu hình đầu dò theo vị trí đo
Cảm biến nhiệt độ sợi quang huỳnh quang
Đầu dò điểm dùng cho các ứng dụng công nghiệp, điện, điện áp cao và thiết bị thử nghiệm.
Chi tiết sản phẩm →
Đầu dò cho cuộn dây
Cấu hình dùng cho các vị trí được lựa chọn trong cuộn dây máy biến áp, động cơ và máy phát điện. Hình dạng đầu dò và đường đi sợi quang cần phù hợp với không gian lắp đặt.
Đầu dò cho môi trường HF và vi sóng
Dùng để đo nhiệt độ tại một điểm xác định trong môi trường có trường điện từ hoặc năng lượng tần số cao.

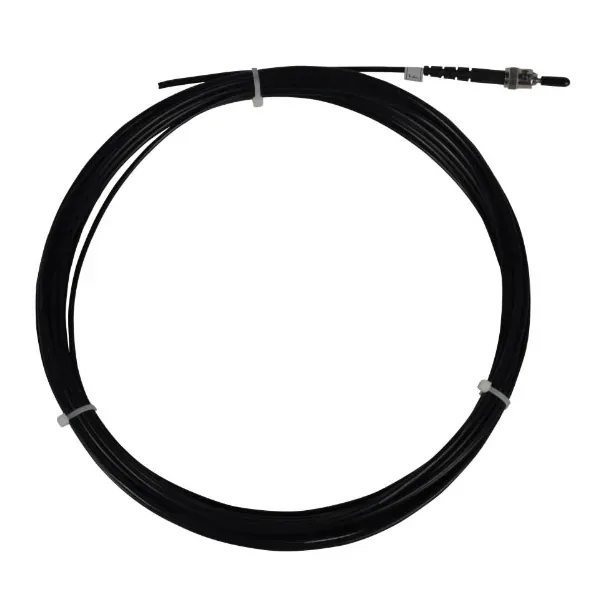

Đầu dò cho điều kiện lắp đặt đặc biệt
Cấu hình được lựa chọn theo hình dạng đầu dò, không gian lắp đặt, yêu cầu bảo vệ cơ học và cách đi sợi quang.
Chọn cảm biến theo vị trí đo
| Vị trí / điều kiện | Thông tin cần xác định | Hướng lựa chọn |
|---|---|---|
| Cuộn dây | vị trí, không gian, đường đi sợi quang | đầu dò cho cuộn dây |
| Tủ điện / điểm nối | phương pháp cố định và không gian | đầu dò điểm |
| HF / vi sóng | vị trí đo và đường đi sợi quang | đầu dò sợi quang phù hợp |
| Thiết bị thử nghiệm | số điểm và chiều dài sợi quang | một hoặc nhiều đầu dò |
| Điện áp cao | vị trí lắp đặt và yêu cầu cách ly | đầu dò quang phù hợp |
Đo nhiệt độ tại điểm xác định
Đầu dò huỳnh quang đo nhiệt độ tại vị trí vật lý của đầu cảm biến.
Nhiều đầu dò cho phép đo tại nhiều vị trí xác định. Đây là phép đo nhiều điểm bằng các cảm biến điểm, không phải đo nhiệt độ phân bố trên toàn bộ chiều dài sợi quang.
Chiều dài sợi quang và số lượng điểm đo
Chiều dài sợi quang được lựa chọn theo khoảng cách và đường đi thực tế giữa đầu dò và thiết bị đo. Các cấu hình hiện tại hỗ trợ chiều dài từ 0 đến 20 m.
Mỗi điểm cần theo dõi độc lập yêu cầu một đầu dò phù hợp. Thiết bị đo cần có đủ số kênh hoạt động tương thích với số đầu dò.
Thông số cơ bản của cảm biến huỳnh quang
| Nguyên lý đo | Đo nhiệt độ điểm dựa trên thời gian suy giảm huỳnh quang |
|---|---|
| Dải nhiệt độ | −40 °C đến +260 °C |
| Độ chính xác | ±0,5 đến ±1 °C |
| Độ phân giải | 0,1 °C |
| Thời gian đáp ứng | <1 s với cấu hình tiêu chuẩn |
| Đường kính đầu dò | 2–3 mm, có thể cấu hình |
| Chiều dài sợi quang | 0–20 m, có thể cấu hình |
| Cách điện | >100 kV |
| Đầu nối | ST |
| Thiết bị tương thích | Thiết bị đo INNO một kênh và nhiều kênh tương thích |
Câu hỏi thường gặp về cảm biến sợi quang
Cảm biến đo nhiệt độ ở đâu?
Nhiệt độ được đo tại đầu cảm biến được đặt ở vị trí đo xác định.
Toàn bộ sợi quang có đo nhiệt độ không?
Không. Trong công nghệ này, sợi quang truyền ánh sáng và tín hiệu quang. Phép đo nhiệt độ diễn ra tại đầu cảm biến.
Chọn chiều dài sợi quang như thế nào?
Chiều dài được lựa chọn theo đường đi thực tế từ vị trí đo tới thiết bị đo. Các cấu hình hiện tại hỗ trợ từ 0 đến 20 m.
Đường kính đầu dò là bao nhiêu?
Đường kính đầu dò có thể được cấu hình trong khoảng 2 đến 3 mm.
Có thể đo nhiều điểm không?
Có. Nhiều điểm độc lập cần nhiều đầu dò và số kênh đo hoạt động tương ứng.
Có thể sử dụng trong môi trường điện áp cao không?
Có thể trong ứng dụng phù hợp. Đường truyền quang giúp cách ly điện tại vị trí đo và thông số cách điện được xác nhận là trên 100 kV.
