ĐO NHIỆT ĐỘ CÔNG NGHIỆP
Đo nhiệt độ công nghiệp bằng sợi quang
Trong nhiều thiết bị điện và công nghiệp, nhiệt độ cần được đo trực tiếp tại những vị trí xác định nằm gần điện áp cao, trường điện từ mạnh hoặc trong không gian lắp đặt hạn chế.
Cảm biến nhiệt độ sợi quang huỳnh quang cho phép đo trực tiếp tại đầu dò và truyền tín hiệu quang tới thiết bị đo bên ngoài.
Các vị trí đo công nghiệp điển hình
Tủ điện và điểm nối
Đo tại các đầu nối, thanh dẫn và vị trí kết nối được lựa chọn.
Máy biến áp
Đo tại các vị trí cuộn dây hoặc các điểm nhiệt được xác định trước.
Động cơ và máy phát điện
Đo tại các vị trí cuộn dây, stato và các điểm quan trọng về nhiệt.

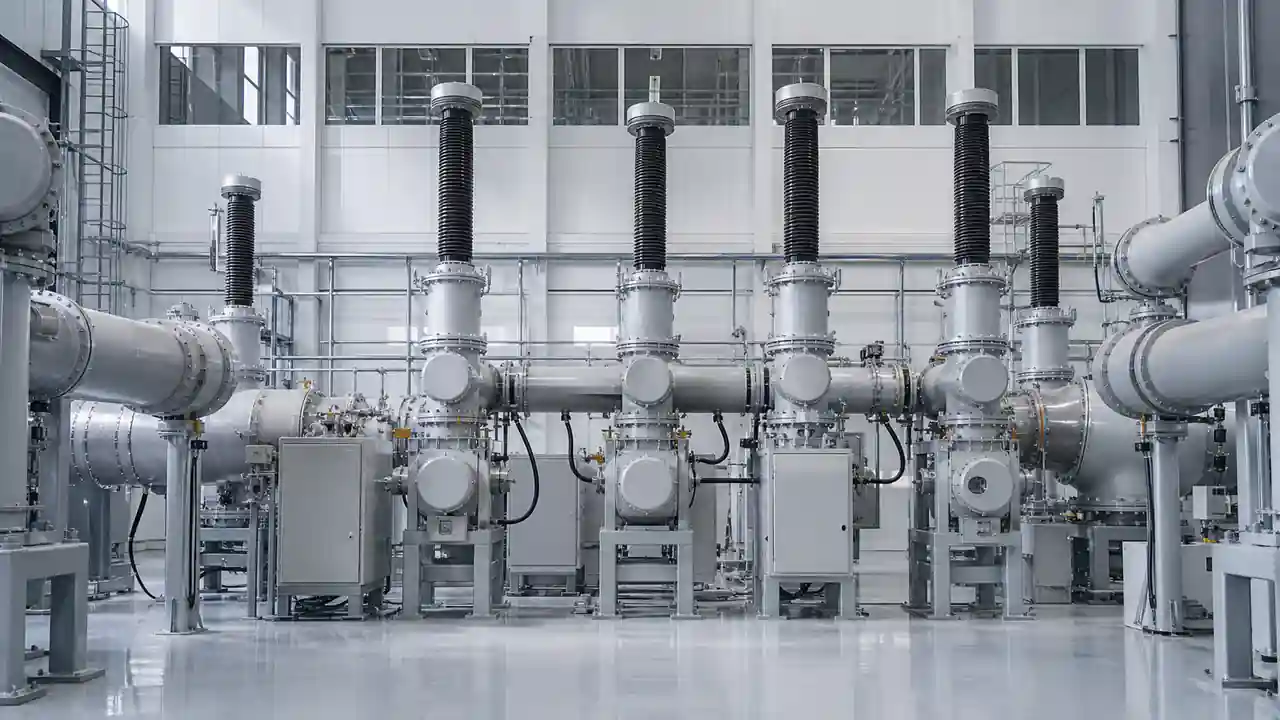

Thiết bị điện áp cao
Đo tại các vị trí cần đường truyền quang cách ly điện.
HF và vi sóng
Đo tại các điểm xác định trong môi trường có trường điện từ hoặc tần số cao.
Thiết bị thử nghiệm
Đo một hoặc nhiều vị trí trong quá trình thử nghiệm và phát triển thiết bị.
Khi nào nên sử dụng cảm biến sợi quang?
Khi vị trí đo nằm gần điện áp cao
Khi trường điện từ có thể ảnh hưởng tới đường tín hiệu điện
Khi cần cách ly điện giữa điểm đo và thiết bị đọc
Khi cần đo trực tiếp tại một điểm vật lý xác định
Khi không gian lắp đặt hạn chế
Khi cần đo nhiều vị trí độc lập bằng nhiều đầu dò
Từ vị trí đo đến giá trị nhiệt độ
- Đầu dò được lắp tại vị trí cần đo
- Sợi quang kết nối đầu dò với thiết bị đo
- Thiết bị đo phân tích tín hiệu quang
- Giá trị nhiệt độ được hiển thị hoặc chuyển tới hệ thống sử dụng dữ liệu
Lựa chọn cảm biến theo điều kiện lắp đặt
| Điều kiện | Thông tin cần xác định |
|---|---|
| Không gian nhỏ | kích thước và đường kính đầu dò |
| Khoảng cách tới thiết bị đo | chiều dài sợi quang |
| Nhiều vị trí | số đầu dò và số kênh |
| Điện áp cao | vị trí lắp và yêu cầu cách ly |
| HF / vi sóng | vị trí đo và môi trường điện từ |
| Thiết bị thử nghiệm | số điểm và bố trí dây quang |
Đo điểm, không phải đo phân bố
Mỗi cảm biến huỳnh quang đo nhiệt độ tại vị trí của đầu cảm biến. Việc sử dụng nhiều đầu dò tạo ra nhiều điểm đo độc lập.
Phương pháp này không đo nhiệt độ liên tục trên toàn bộ chiều dài sợi quang và không tự động xác định vị trí nóng nhất trên thiết bị.
Câu hỏi thường gặp
Cảm biến sợi quang có phù hợp với thiết bị công nghiệp không?
Có, đặc biệt trong các ứng dụng cần đo điểm trực tiếp, cách ly điện hoặc làm việc gần trường điện từ mạnh. Cấu hình cụ thể phải phù hợp với vị trí lắp đặt thực tế.
Có thể đo nhiều vị trí trong cùng một thiết bị không?
Có. Có thể sử dụng nhiều đầu dò và thiết bị nhiều kênh để đo các vị trí độc lập.
Một đầu dò có đo được nhiều vị trí không?
Không. Một đầu dò đo tại một vị trí xác định trên đầu cảm biến.
Có thể sử dụng trong tủ điện không?
Có thể sử dụng tại các điểm được lựa chọn như kết nối, thanh dẫn hoặc các vị trí cần theo dõi nhiệt độ, nếu cách lắp đặt phù hợp.
Có thể sử dụng gần điện áp cao không?
Có thể trong ứng dụng được thiết kế phù hợp. Đường truyền quang giúp cách ly điện giữa điểm đo và thiết bị đọc.
Cần cung cấp thông tin gì để lựa chọn?
Cần xác định vị trí đo, dải nhiệt độ, số điểm, không gian lắp đặt, chiều dài sợi quang và yêu cầu đọc dữ liệu.
