- Lokalne przegrzania szyn zbiorczych występują najczęściej na stykach, połączeniach śrubowych i innych przyłączach wysokoprądowych, a nie na ciągłym odcinku przewodnika.
- Podwyższona rezystancja styku może powodować miejscowe nagrzewanie, szczególnie przy długotrwałym lub zmiennym obciążeniu.
- Trendy temperatury pomagają wykrywać pogarszający się stan połączeń, jeśli są analizowane wraz z prądem obciążenia i stanem urządzenia.
- Termowizja, czujniki bezprzewodowe, czujniki stykowe i pomiar światłowodowy odpowiadają różnym warunkom montażu.
- Fluorescencyjny pomiar światłowodowy sprawdza się w wybranych punktach przy wysokim napięciu, dużych prądach i silnych polach elektromagnetycznych, gdy potrzebna jest izolacja elektryczna toru pomiarowego.
Monitorowanie temperatury szyn zbiorczych obejmuje wybrane miejsca, przede wszystkim styki i połączenia śrubowe, aby rozpoznać nietypowe nagrzewanie przed pogorszeniem niezawodności. Szyna może przez lata przewodzić duży prąd bez problemów. Słabszymi miejscami bywają granice między przewodnikami, gdzie temperatura najlepiej odzwierciedla stan kontaktu.
Dlaczego styki i połączenia śrubowe się przegrzewają
Moc strat rośnie z rezystancją i kwadratem prądu. Ciągły odcinek szyny ma małą, przewidywalną rezystancję. Połączenie wprowadza styk, którego rzeczywista powierzchnia przewodzenia jest znacznie mniejsza niż widoczna zakładka. Pogorszenie styku zwiększa rezystancję i skupia ciepło na niewielkim obszarze.
Mogą się do tego przyczyniać:
- Poluzowanie lub degradacja połączeń. Spadek napięcia wstępnego śrub zmniejsza docisk i podwyższa rezystancję styku.
- Cykle cieplne. Powtarzające się rozszerzanie i kurczenie materiałów może stopniowo zmieniać siłę docisku.
- Utlenianie lub zabrudzenie. Naloty i cząstki zwiększają rezystancję przy niewłaściwym przygotowaniu lub zabezpieczeniu powierzchni.
- Nierównomierny rozpływ prądu. Równoległe przewodniki i złożona geometria mogą bardziej obciążać niektóre styki.
- Długotrwały duży prąd lub nietypowe obciążenie. Praca blisko lub powyżej obciążenia projektowego nagrzewa wszystkie połączenia.
- Niska jakość montażu. Niedopasowane powierzchnie, zły moment dokręcenia i niekompletny montaż tworzą słabe punkty od początku.
Sam wzrost temperatury nie wskazuje przyczyny. Ciepłe połączenie przy dużym obciążeniu może być sprawne, a ten sam odczyt przy małym prądzie może oznaczać problem. Ocena wymaga uwzględnienia prądu, oględzin, badań elektrycznych i historii utrzymania.
Gdzie mierzyć temperaturę szyn zbiorczych
Rozmieszczenie wynika z budowy urządzenia i rzeczywistych miejsc ryzyka. Nie ma stałej liczby czujników. Typowe lokalizacje to:
- Połączenia śrubowe między odcinkami szyn
- Styki szyna–szyna oraz szyna–zacisk
- Przyłącza kabli do szyn
- Odcinki szyn w przedziałach rozdzielnicy
- Inne połączenia wysokoprądowe z historią przegrzewania lub utrudnionym dostępem
W zamkniętych urządzeniach dostęp do oględzin jest często ograniczony. Ciągły pomiar wybranych styków może dostarczyć potrzebnych danych. W monitorowaniu temperatury rozdzielnic kilka dobrze dobranych punktów bywa bardziej miarodajnych niż sporadyczne kontrole ręczne.
Porównanie metod monitorowania
Wybór zależy od dostępu, napięcia, środowiska elektromagnetycznego i wymaganej częstotliwości odczytów. Światłowód nie jest konieczny w każdej instalacji. Termowizja oraz czujniki stykowe lub bezprzewodowe mogą spełnić wymagania w odpowiednich warunkach.
| Metoda | Zastosowanie | Co sprawdzić |
|---|---|---|
| Podczerwień / termowizja | Okresowa kontrola widocznych powierzchni i szybki przegląd wielu elementów | Wymaga widoczności; wynik zależy od emisyjności; ciągły pomiar wymaga kamer stacjonarnych |
| Konwencjonalne czujniki stykowe | Typowe miejsca z prostym prowadzeniem przewodów | Przy wysokim napięciu lub silnych zakłóceniach trzeba ocenić izolację, trasę i montaż |
| Bezprzewodowe czujniki temperatury | Niektóre ciągłe pomiary w miejscach trudnych do okablowania | Zasilanie, łączność w metalowej obudowie, mocowanie i obsługa serwisowa |
| Fluorescencyjne punktowe czujniki światłowodowe | Określone styki wymagające izolacji i dużej odporności na zakłócenia elektromagnetyczne | Zaplanowany montaż; każdy punkt potrzebuje osobnej sondy i kanału |
Termowizja umożliwia ocenę wielu styków jednym przyrządem, ale nie obejmuje zasłoniętych szyn. Czujniki stykowe i bezprzewodowe mierzą na samym połączeniu i muszą wytrzymać jego warunki elektryczne. Porównanie pomiaru punktowego i bezkontaktowego pomaga ocenić te ograniczenia.
Co pokazują trendy temperatury
Temperatura bezwzględna daje tylko część informacji. Przebiegi czasowe mogą mieć większą wartość diagnostyczną również bez uniwersalnego progu alarmowego. Warto obserwować:
- Powolny wzrost przy stałym obciążeniu. Wzrost bez zmiany prądu może wskazywać pogorszenie styku.
- Zmiany związane z obciążeniem. Temperatura zwykle podąża za prądem; trzeba ocenić, czy przyrost jest proporcjonalny.
- Różnice między podobnymi połączeniami. Podobne styki z podobnym prądem powinny mieć zbliżone temperatury. Trwała różnica wymaga sprawdzenia.
- Nagła zmiana. Skok niewyjaśniony obciążeniem ani otoczeniem wymaga kontroli.
- Powtarzalne przegrzewanie. Nawracające odchylenia w tym samym miejscu sugerują trwałą przyczynę.
Progi alarmowe należy ustalać według zaleceń producenta, obowiązujących norm i praktyki utrzymania operatora. Trendy wspierają decyzje i nie zastępują kontroli.
Punktowy pomiar światłowodowy z fluorescencją
INNO stosuje fluorescencyjny punktowy pomiar temperatury. Jedna sonda mierzy jeden określony punkt fizyczny. Kilka połączeń wymaga kilku sond i przypisanych im kanałów.

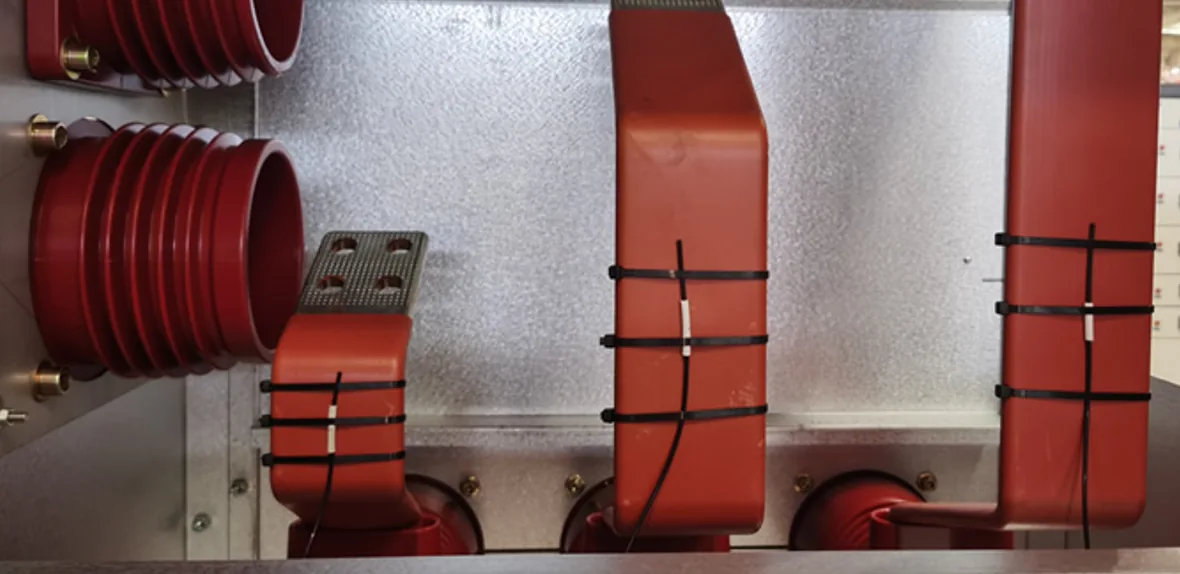

Nie jest to rozproszony pomiar temperatury DTS. Włókno nie mierzy na całej długości ani nie wyszukuje nieznanych gorących punktów. Lokalizację trzeba wybrać przed montażem. Sonda światłowodowa do szyn i połączeń śrubowych mierzy bezpośrednio w zaplanowanym miejscu.
Zasada pomiaru fluorescencyjnego
Łańcuch pomiarowy obejmuje:
światło wzbudzające → materiał fluorescencyjny → powracająca fluorescencja → przebieg zaniku → czas życia fluorescencji → kalibracja → temperatura
Przyrząd wysyła światło przez włókno do materiału na końcu sondy. Czas zaniku fluorescencji zależy od temperatury. Analiza przebiegu pozwala wyznaczyć czas życia i przeliczyć go na temperaturę według kalibracji. Odczyt opiera się na czasie, nie na natężeniu, więc jest mniej wrażliwy na straty przy zgięciach i złączach. Fluorescencyjny światłowodowy pomiar temperatury wykorzystuje tę zależność czasową.
Optyczny tor sygnału zapewnia izolację elektryczną i dużą odporność na zakłócenia elektromagnetyczne. Przy szynach wysokoprądowych silne pola mogą zakłócać sygnały elektryczne. W pomiarze temperatury w silnych polach elektromagnetycznych trzeba uwzględnić to przy doborze metody.
Typowe parametry
Wartości zależą od sondy i konfiguracji systemu.
| Parametr | Typowa wartość |
|---|---|
| Zasada pomiaru | Czas zaniku fluorescencji |
| Zakres temperatury | −40 °C do +260 °C |
| Dokładność | ±0,5 °C do ±1 °C zależnie od konfiguracji |
| Rozdzielczość | 0,1 °C |
| Czas odpowiedzi | <1 s dla konfiguracji standardowych |
| Średnica sondy | 2–3 mm, konfigurowalna |
| Długość włókna | Dobierana do wymagań aplikacji |
| Izolacja elektryczna | >100 kV dla odpowiednich konfiguracji |
| Złącze | ST |
| Kanały | Konfiguracje jedno- i wielokanałowe |
| Komunikacja | RS485 / Modbus RTU w zgodnych przyrządach |
Takie właściwości odpowiadają wymaganiom monitorowania temperatury przy wysokim napięciu, gdzie potrzebna jest izolacja między punktem a przyrządem, oraz monitorowania urządzeń wysokonapięciowych.
Ciągły wielopunktowy monitoring szyn
Układ szyn zawiera zwykle kilka połączeń. Jeśli wiele określonych miejsc wymaga ciągłego pomiaru, można zastosować przyrząd wielokanałowy. Liczba kanałów wynika z rzeczywistych punktów i analizy ryzyka. Wielopunktowy monitoring temperatury obejmuje wiele styków, każdy z osobną sondą i kanałem.
Typowa architektura wygląda następująco:
sonda światłowodowa → światłowód → przetwornik / demodulator → dane temperatury → RS485 / Modbus RTU, jeśli dostępne → PLC / SCADA / system nadzoru
Wielokanałowy światłowodowy przetwornik temperatury przetwarza sygnał i przekazuje dane do istniejącego PLC lub SCADA, które odpowiadają za wizualizację, trendy i alarmy. INNO dostarcza warstwę pomiarową; nadzór pozostaje po stronie użytkownika. Światłowodowy system monitorowania temperatury rozdzielnic łączy te elementy. Inne światłowodowe systemy monitorowania temperatury umożliwiają odmienne konfiguracje. Światłowodowe czujniki temperatury i zasada światłowodowego pomiaru temperatury pozostają wspólne.
Dobór metody monitorowania
Punktem wyjścia jest połączenie i jego środowisko elektryczne. Przy widocznych powierzchniach i wystarczających kontrolach okresowych może wystarczyć termowizja. Ciągły pomiar w zamkniętych lub pracujących pod napięciem połączeniach wymaga oceny czujników stykowych, radiowych lub światłowodowych względem napięcia, zakłóceń i utrzymania.
Trendy trzeba rozpatrywać razem z prądem i stanem urządzenia. Pomiar światłowodowy jest szczególnie użyteczny przy wymaganej izolacji i dużej odporności na EMI. Każdy punkt potrzebuje sondy; plan należy ustalić przed montażem. Konkretny układ szyn można omówić z zespołem inżynierskim INNO.
